研华运动控制在线式高速点胶应用

行业状况
全自动点胶机装置广泛应用与半导体、电子零部件、LCD制造等领域。传统自动点胶机在点胶的过程中路径单一，编程复杂，精度不高，完成一张PCB板点胶需要大量的时间且点胶质量一般。高速点胶机可以实现快速精准移动，量的控制也十分精准，是点胶机未来的发展方向。点胶机应用的行业在不断的扩大，生产技术也在不断的创新。

项目背景
昆山XXX智能科技有限公司是一家致力于液晶显示模块设备及触摸屏模块设备的研发、生产及销 售于一体的创新型公司。客户之前采用研强工控机加固高八轴运动控制卡，在新项目中推荐测试研华工控机与八轴运动控制卡整体解决方案。

系统描述
上端主要部件包括工业相机、测距离设备和点胶头。
下端主要设备包括驱动器、伺服电机、工控机、运动控制卡等

系统组成
运动控制（圆弧插补、直线插补）
数据量输入输出
工控机进行设备主控，PCI插槽数量在三个以上。

系统实施



▲客户需求：
 ·八轴 ·直线插补、圆弧插补
 ·连续运动轨迹时能够实现DI/DO信号
 ·精确定位

▲研华方案：
 ·IPC-510工控整机
 ·PCI-1285*QCAM-GM2500-014CE*2

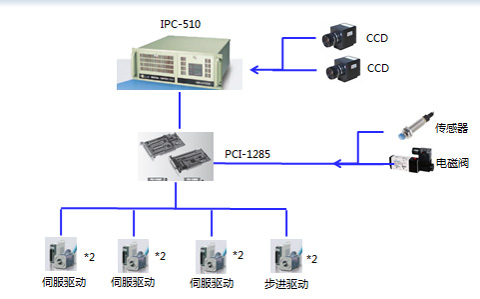

应用架构说明



研华优势

1、研华轴卡为DSP架构，底层运动运算不占用CPU效率，且实时性好。
2、能够为客户提供快速的客制化需求，例在走连续轨迹时输出DO。
3、一张轴卡仅占用一个槽位，具有更高的可靠性。同时，可以节省工控机PCI槽位，利于扩展。
4、虚拟轴卡功能。可模拟插卡做相关软体测试及调试的动作。
5、研华轴卡统一API函数，换卡无需重新改写程式。
6、提供G-Code 、CAD DXF转换为路径表的完整解決方案。
7、为客户提供工控机及轴卡整体解决方案，提高售前售后服务效能。
