食品饮料包装视觉检测系统解决方案

项目介绍 随着市场信息化及公众对食品安全的要求，我国食品饮料行业越来越多地要求产品信息可追溯，故对食品饮料包装的要求也越来越高，对此研华针对该行业提供了我们基于PC-Based架构的工业相机视觉检测系统的完整解决方案，该方案不仅在技术上满足了客户OCR及二维码识别的检测要求，在产品性能上也达到客户要求的欧美标准，并且帮系统集成商有效地控制了成本，体现了研华视觉整体解决方案的优越性和先进性。

系统需求

• 客户属于有名的包装设备提供商，主要为品牌的饮料厂家提供整体包装解决方案，目前相应终端用户要求，要识别出饮料包装盒上喷墨印刷的英文和数字及条码。
• 已有某两家国外品牌视觉供应商提供了DEMO测试，但由于包装盒上的印刷字有上下1mm之高低落差，并且印刷字体会横跨在落差之上，导致识别困难并容错率不高，要求我们的视觉系统能清晰识别并有较高的容错能力。
• 要求IPC CPU主频≥I3，RAM 4G，500G HHD，正版WIN7系统，带2个以上POE供电千兆以太网口，带DIO输入输出。
• 要求工业相机30W像素，帧率速度满足流水线7包/秒速度，配齐光源和镜头。
• 要求视觉软件成熟可直接使用，界面友善，方便操作，容错率高，输出OK和NG信号给上位PLC控制系统进行分拣

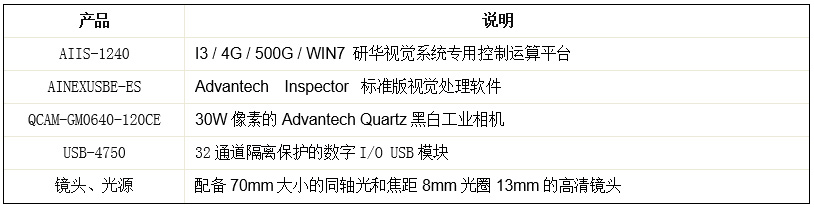

系统描述

研华视觉检测系统方案采用视觉专用控制器AIIS-1240为运算平台，搭载研华Inspector 标准版视觉软件为处理核心，外连30W像素的研华Quartz工业相机进行图像采集，根据项目实际情况配备70mm大小的同轴光和焦距8mm光圈13mm的高清镜头。

一、视觉专用控制器AIIS-1240运算平台:

• 支持Intel酷睿™ i7/i5/i3 CPU(LGA1155)
• 4个以太网PoE供电,符合IEEE 802.3af 规范
• 支持IEEE 1588 & GigE视觉
• 小巧体积；带隔离数字I/O
• 内部1个USB加锁特别设计

二、标准版视觉软件：

• 内建驱动支持单色/彩色 GigE CCD相机
• 内建驱动支持24信道数字输出/输入功能
• 通过拖曳指令的方式即可配置，无需传统程序设计
• 多样化的ROI设计，适用各项检测应用
• 丰富的前处理及算法工具
• 支持各种外部通讯协议，如TCP/IP, Modbus, Udp/IP
• 提供API，自行设计操作接口

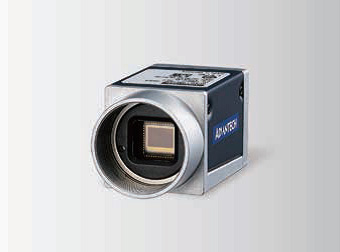

三、30W像素的Advantech Quartz工业相机：

• 640x480分辨率GigE黑白相机
• 1/4英寸CMOS芯片
• 高达120FPS，可满足高速度连续拍照








 四、32通道隔离保护的数字I/O USB模块

• 兼容USB1.1/2.0 ；总线供电
• 16通道隔离DI，16通道隔离DO
• 所有通道高压隔离（2500伏直流电）
• 隔离输出通道高灌电流（100mA/通道）
• 支持5~50伏直流电隔离输入通道
• 中断处理/计时器/计数器能力

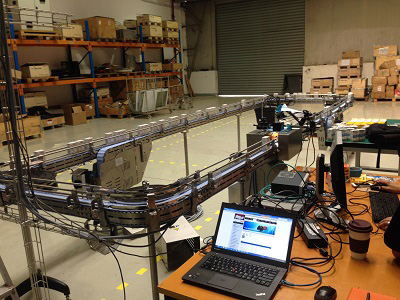

项目实施

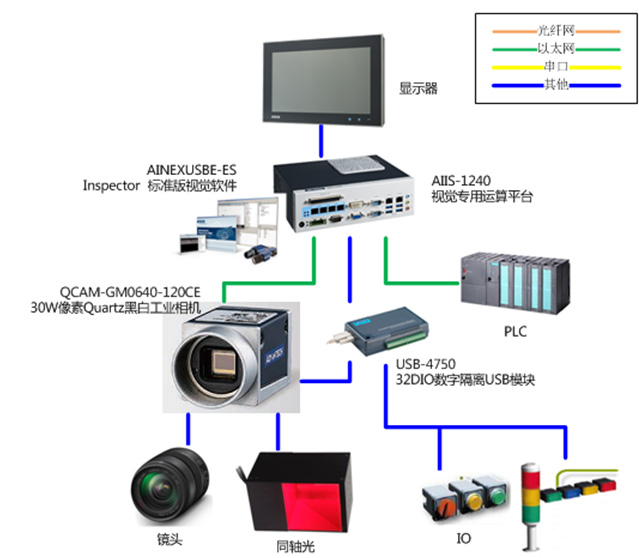

系统架构图


总结

• 研华视觉检测方案配备了具有强大运算能力和高稳定性的视觉专用控制器 AIIS-1240，内嵌32DIO隔离数字量USB模块做相机触发拍照， 再搭载研华处理能力强、功能丰富的Inspector 标准版视觉软件，采用GIgE连接的120FPS高帧率的工业相机进行图像采集，并选配合适的镜头和光源，确保了项目顺利完成。
• 在客户输送线上架设研华视觉系统，识别产品包装盒上的英文、数字及条码，并上传客户ERP系统进行比对，再将读取的结果传送给控制器，由执行机构进行分拣剔除不合格品。
• 凭借研华强大的视觉处理软件及工程师丰富的现场经验，准确、快速地帮客户完成项目关键要求，以突出的技术性能得到客户的青睐，当然高性价比的产品也是客户首选的重要因素。
• 研华视觉系统对比某国外大品牌，为客户节省了近一半的成本，并且以一天的调试时间就完成了该品牌长达一个月都没有完成的高容错识别能力的要求。
